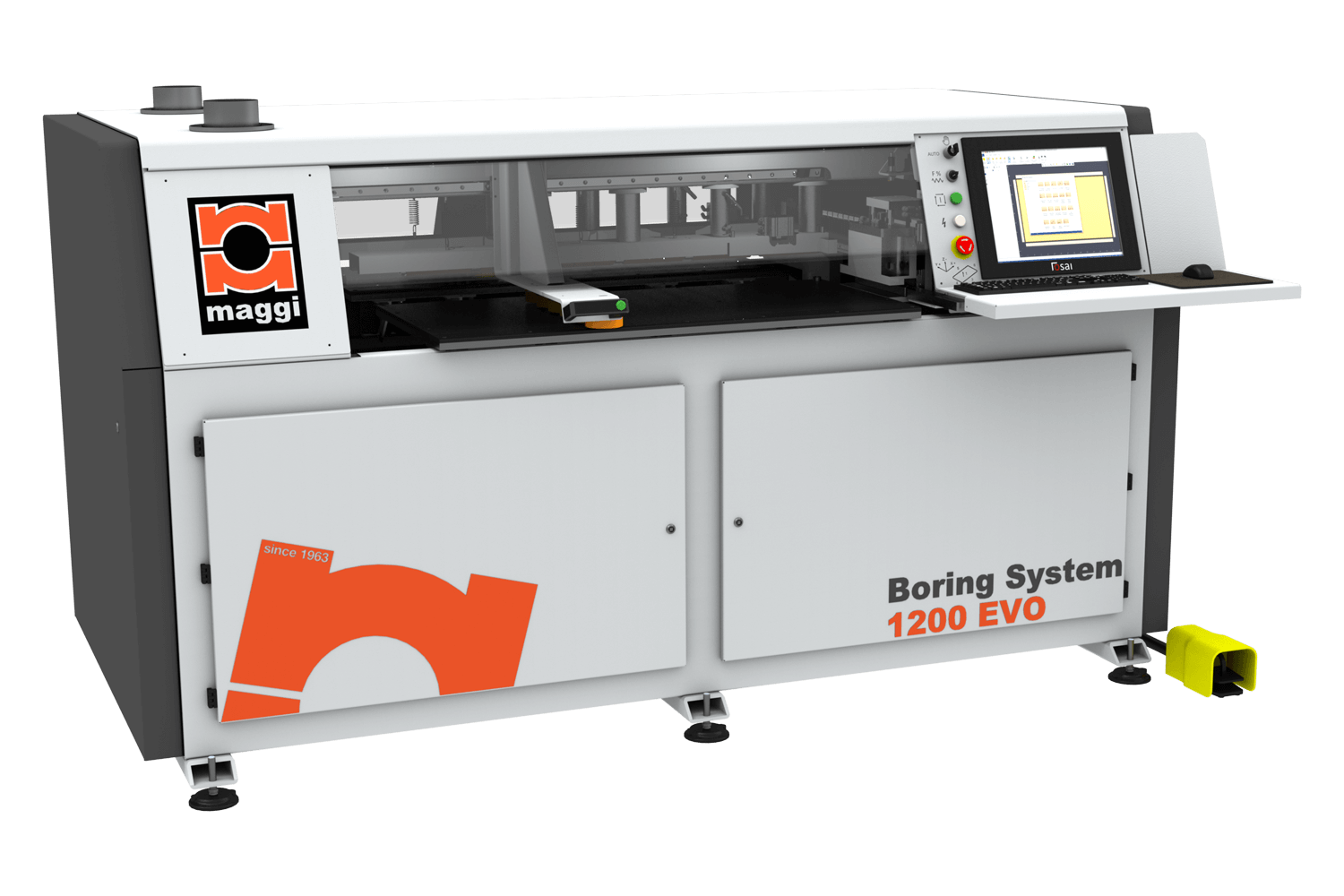

BORING SYSTEM 1200 EVO
Best-Seller das multifuradoras!
Solução ideal para pequenos fabricantes de móveis que buscam melhorar a qualidade do processo de fabricação com um orçamento reduzido. Produzir cozinhas e móveis sob medida.
Alta precisão, versatilidade e produtividade.
- Interface de software amigável
- Equipamento configurável: escolha a sua solução!
- Usinagem CNC programável
- Pegada pequena: 3 m²
- Fácil manutenção, lubrificação automática dos eixos e baixo consumo de energia
Dez anos de experiência, máquinas 100% made in Italy respeitando os mais altos padrões de qualidade, como resultado do processo de fabricação "Lean", também conhecido como "Sistema Toyota".
Alta precisão, versatilidade e produtividade.
- Interface de software amigável
- Equipamento configurável: escolha a sua solução!
- Usinagem CNC programável
- Pegada pequena: 3 m²
- Fácil manutenção, lubrificação automática dos eixos e baixo consumo de energia
Dez anos de experiência, máquinas 100% made in Italy respeitando os mais altos padrões de qualidade, como resultado do processo de fabricação "Lean", também conhecido como "Sistema Toyota".
CARACTERÍSTICAS TÉCNICAS MODELO
Multifuradora de alimentação contínua facilmente programáveis com software intuitivo e fácil de usar, 3 eixos X,Y,Z controlados, também realizando ranhuras e operações de fresamento muito básicas (opcional), trabalhando por baixo
Manuseio do painel com pinça pneumática e lubrificação automática dos eixos
Máquina fabricada de acordo com as normas CE
EQUIPAMENTO PADRÃO
UNIDADE PRINCIPAL
fusos independentes
Fusos verticais N.7
Fuso horizontal duplo N.1 (TH1) para perfuração de ida e volta
Alinhador lateral manual de alta precisão, deslizante sobre rolamentos de esferas
Detecção de borda de painel com sensor a laser para juntas de painel perfeitas
software de teleatendimento
Poderoso sistema de coleta de poeira e sopradores automáticos para limpeza eficaz da cabeça de mandrilamento
Mesas de trabalho de flutuação a ar - únicas em sua categoria!
Lubrificação automática dos eixos - única em sua categoria!
Trabalhando em um ciclo ou de volta ao operador
Pacote: em uma palete de madeira
fusos independentes
Fusos verticais N.7
Fuso horizontal duplo N.1 (TH1) para perfuração de ida e volta
Alinhador lateral manual de alta precisão, deslizante sobre rolamentos de esferas
Detecção de borda de painel com sensor a laser para juntas de painel perfeitas
software de teleatendimento
Poderoso sistema de coleta de poeira e sopradores automáticos para limpeza eficaz da cabeça de mandrilamento
Mesas de trabalho de flutuação a ar - únicas em sua categoria!
Lubrificação automática dos eixos - única em sua categoria!
Trabalhando em um ciclo ou de volta ao operador
Pacote: em uma palete de madeira
HARDWARE E SOFTWARE
- Sistema CNC OSAI OPEN LIGHT para programação de trabalhos e conexão remota
- PAINEL PEGASUS – VERSÃO LIGHT Software de design
- PC Industrial, Win10 IoTE 64bit LTSC SSD128GB_MSATA/0C, 128GB DE MEMÓRIA DE PROGRAMA em mSATA SSD
- Processador Intel Celeron J1900 - 4 GB RAM
- LED 17” ind. tela, grau de proteção IP 65, formato 4:3, resolução: 1280x1024
- Portas USB e Ethernet
PRINCIPAIS CARACTERÍSTICAS:
- Software simples "Easy Program", compatível com os requisitos de interface intuitiva 4.0 com ícones e entrada de dados passo a passo, macros de usinagem, programação paramétrica, criação e gerenciamento de listas de trabalho,
- importação fácil de desenhos 3D e arquivos de programa.
- Equipamento configurável: escolha a sua solução
- Trim horizontal, através de painel com retorno ao operador ou saída traseira Totalmente automático: realiza todas as operações em um ciclo de trabalho Software para assistência remota
- Ajuste zero: o cabeçote é um verdadeiro magazine de ferramentas que reduz o tempo de ajuste a zero Compacto 3 m2, manutenção simples e consumo reduzido
- MÁQUINA PRODUZIDA DE ACORDO COM OS REGULAMENTOS CE
HARDWARE E SOFTWAR
- Sistema CNC OSAI OPEN LIGHT para programação e conexão remota
- Software de desenho PAINEL PEGASUS - VERSÃO LIGHT
- PC INDUSTRIAL, Win10 loTE 64 bit SSD 128 GB_MSATA/OC, 128 GB PROGRAM
- MEMORY em Msata SSD CPU Intel Celeron J1900-4 GB RAM
- Monitor LED industrial de 17" - Grau de proteção frontal IP65 - Proporção 4:3 -
- Resolução 1280X1024 Porta USB e porta Ethernet
DIMENSÕES DO PAINEL TRABALHÁVEL
- X-MIN. 300 - MÁX. Infinito
- Y-MIN. 75-MAX. 800/1000/1200 mm (em toda a superfície)
- Z-MIN. 8- MÁX. 60mm
- PESO MÁXIMO 70KG
MAIS INFORMAÇÃO
INTERFACE DE SOFTWARE
"FÁCIL DE USAR"
Interface intuitiva baseada em ícones, entrada de dados passo a passo e programa de simulação. Atende a todos os requisitos da INDÚSTRIA 4.0. Rápida seleção e execução de programas de peças. Listas de tarefas e ampla gama de macros. Programação paramétrica. Licença para PC "Office Creator". Importação direta dos arquivos 3D-CAD mais comuns (opção) nos formatos -stp, -iges, -obj, -skp e arquivos 2D nos formatos -dxf,-dwg. A importação direta de projetos completos do Gabinete também é possível, usando um software de decodificação simples (opcional). Atualizações de software gratuitas para obter sempre um desempenho superior!

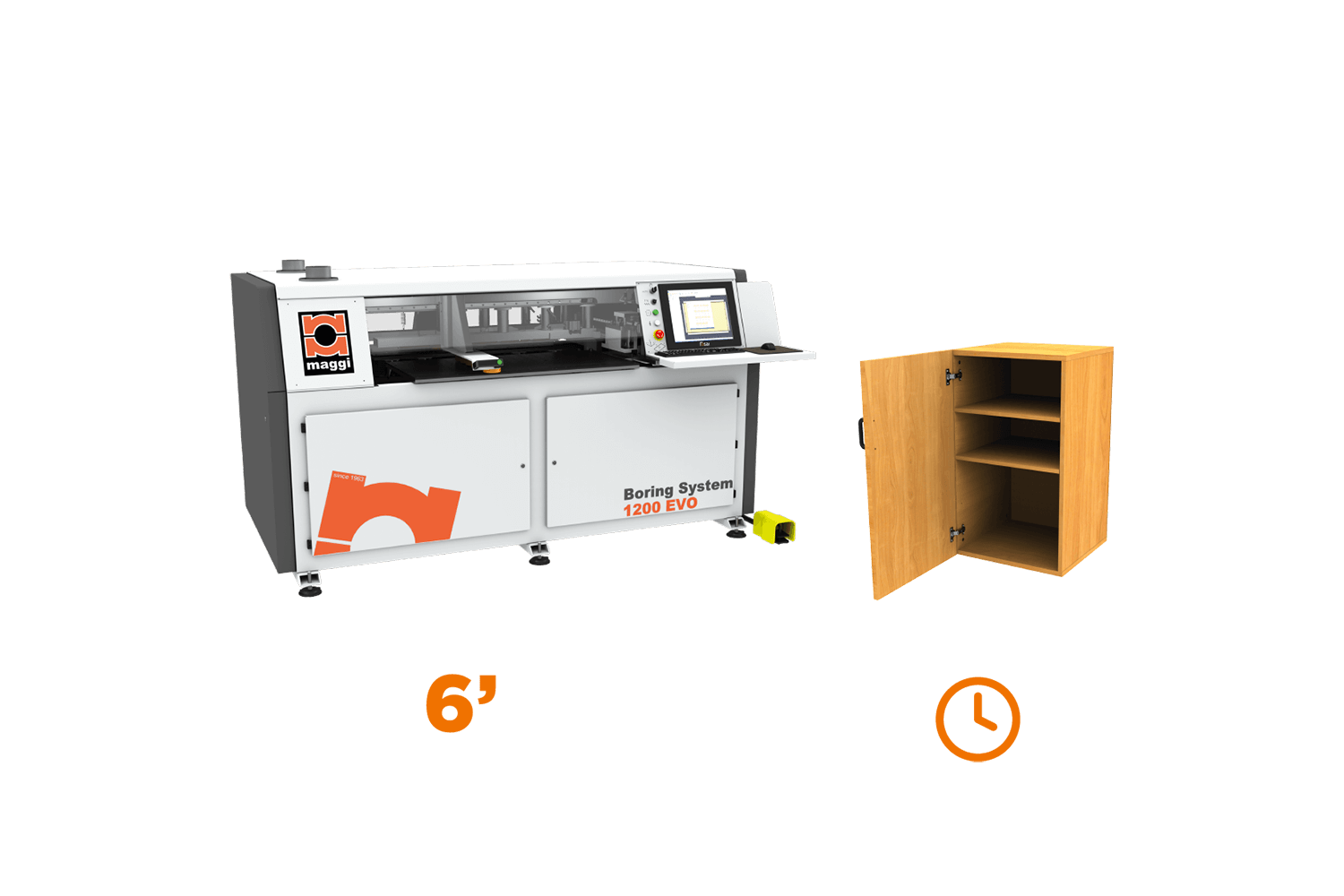

RÁPIDA
Configuração de tempo zero. 5 vezes mais rápida que uma mandriladora monocabeça e a mais rápida de sua categoria. Velocidade do eixo 25 m/min (carga total) e 70 m/min (sem carga). Todas as operações de trabalho em um ciclo. O conceito horizontal da máquina facilita o carregamento das peças de trabalho pelo operador. Execução rápida de programas através de um leitor de código de barras.
MANUSEIO FÁCIL DE PAINÉIS PESADOS
As mesas de trabalho com flutuação a ar facilitam o posicionamento do operador em painéis pesados e evitam arranhões.
SISTEMA EFICAZ DE COLETA DE POEIRA
N.2, diâmetro de 120 mm, e N.1,80 mm de diâmetro, bicos de coleta de pó garantem uma coleta de pó eficaz, mesmo durante as operações de roteamento mais exigentes. Os coletores de poeira com uma capacidade de fluxo de ar de Q = 750 m3/h são adequados.
VERSÁTIL
Equipamento configurável para atender às suas necessidades. Largura máxima de trabalho 1200 mm (com qualquer eixo e em toda a superfície do painel). máx. peso do painel 70 Kg para processar tampos de cozinha pesados e peças de trabalho fora do padrão. Ciclo de trabalho de alimentação contínua ou de volta ao operador.

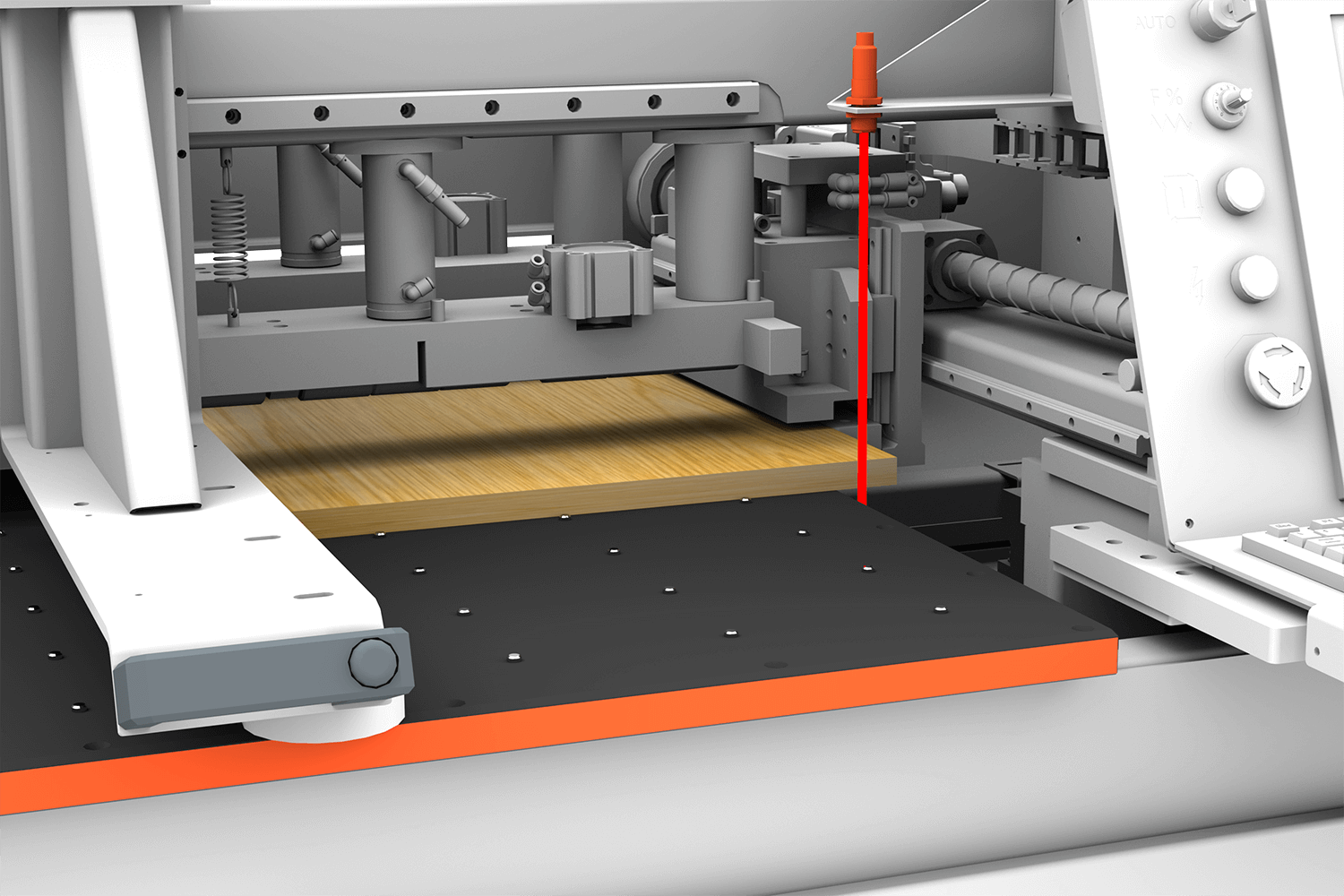

MAIOR PRECISÃO
As mesas de trabalho grandes e sólidas fornecem a maior estabilidade à peça de trabalho e o detector de comprimento do painel a laser garante a maior precisão de perfuração.

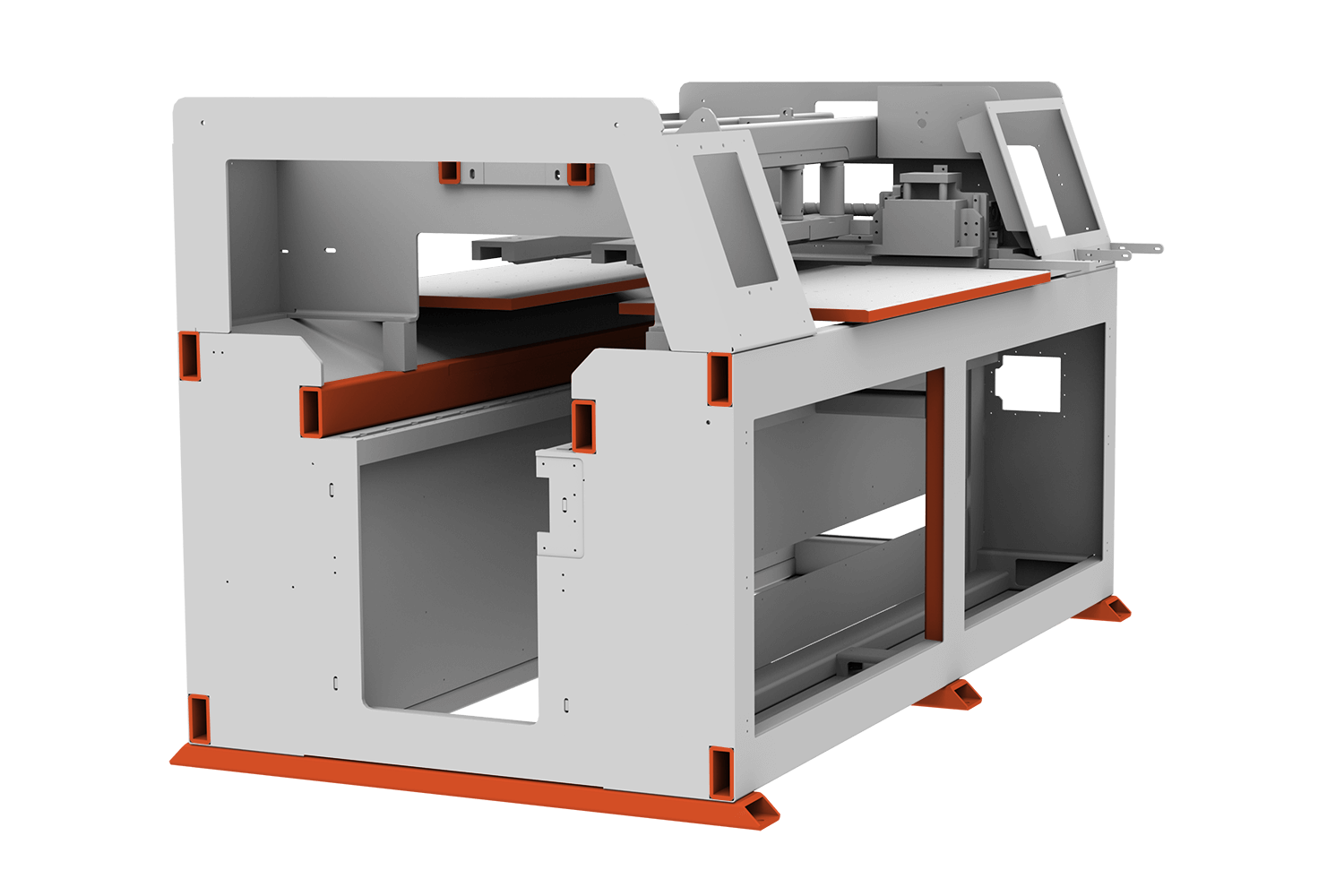

ALTA QUALIDADE QUE DURA
A sólida estrutura, em aço eletrossoldado e construída para suportar trabalhos intensos e trabalhos pesados, a pinça pneumática bem dimensionada, adequada para a movimentação de painéis de até 70 Kg, e as pinças duplas de fixação; combinado com uma mecânica altamente precisa, motores brushless de 1kW e guias de rolamento, tornam esta máquina sempre tão precisa quanto no primeiro dia.
FICHA DE DADOS
Maximum panel dimension X-Y-Z mm | ∞ x 1200 x 60 mm |
---|---|
Minimum panel dimension X-Y-Z mm | 300 x 75 x 8 mm |
Maximum panel weight | 70 Kg |
Max. axis speed (full and no load) | 25 m/min -70 m/min |
Double horizontal spindles (X axis) | n.2 (TH1, TH2) |
Double horizontal spindles (Y axis) | n.2 (TH3, TH4 ) |
Vertical spindles (Z axis) | n.12 (7X-5Y) |
Spindle interaxis | 32 mm |
Spindle speed | 3200 RPM |
Integrated blade unit, fixed position (X axis) | n.1 |
Blade diameter | 120 mm |
Blade thickness | 4,3 mm |
Blade speed | 4000 RPM |
Motor power (spindles and blade) | 2,2 kW |
Electro spindle manual tool change (power - router holder type - collet chuck type - RPM) | 3,6 kW, HSK 32, ER 25, 18.000 RPM |
Electro spindle manual tool change (power - collet chuck type - RPM) | 3,6 kW, ER 25, 18.000 RPM |
Electro spindle manual tool change (power - collet chuck type - RPM) | 4,5 kW, ER 32, 18.000 RPM |
Total power (full-optional) | 10 kVA |
Dust-collection nozzle diam. | n.2 x 120 mm n.1 x 80 mm |
Air pressure | 6 bar |
Air consumption | Q. = 750 m3/h |
Overall dimensions - net weight | 2660 x 1560 x 1450 mm - 1725 Kg |
Package dimensions (pallet) - gross weight | 2650 x 1570 x 1680 mm - 1810 Kg |
EQUIPAMENTO PADRÃO:
- Unidade principal composta por fusos independentes com distância entre centros de 32 mm
- Nº 7 fusos verticais
- N. 1 fuso duplo horizontal TH1 (eixo X) para furação frontal/traseira
- Aproximador de painel manual de alta precisão com rolamentos deslizantes
- Leitor LASER na extremidade do painel para acoplamentos perfeitos
- Software de assistência remota
- Sucção poderosa e sistema de limpeza automática da unidade principal com sopradores
- Superfície de suporte do véu de ar
- Lubrificação automática dos eixos
- Embalagem: embrulhado em palete - 2630x1560x157 mm - Kg – 74
- Ponte não incluida
PRODUTIVIDADE
CODIGO | PRODUTIVIDADE | PREÇO PUBLICO |
---|---|---|
27845012 | Fuso vertical direito (máx. 3 peças) | mais info aqui |
27845011 | Fuso vertical esquerdo (máx. 2 peças) | mais info aqui |
27845008 | TH 2 Fuso horizontal duplo (1+1) | mais info aqui |
27850604 | Aproximador motorizado para posicionamento rápido do painel | mais info aqui |
DESEMPENHO
CODIGO | DESEMPENHO | PREÇO PUBLICO |
---|---|---|
27845013 | Unidade de lâmina BU para canal - ferramenta incluída - diam. 120 mm, espessura 4,3 mm, D20 / Z24 | mais info aqui |
27845009 | TH 3 Furação no 4º e 5º lado - fuso duplo horizontal | mais info aqui |
27845010 | TH 4 Furação no 4º e 5º lado - fuso duplo horizontal | mais info aqui |
27845752 | Eletromandril - caixa de engrenagens manual - 3,6 kW - pinça DIN 6499 tipo ER 25 com porta-pinças HSK 32 (diâm. interno 1 - 16 mm) 18.000 rpm com software PEGASUS PRO | mais info aqui |
27845754 | Eletromandril - caixa de engrenagens manual - kW 3,6 - pinça fixa tipo ER 25 DIN 6499 (diâm. interno 1 - 16mm) - 18000 rpm com SOFTWARE PEGASUS PRO | mais info aqui |
27845755 | Eletromandril de troca manual - 4,5 kW - DIN 6499 pinça ER 32 fixa (diâm. interno 2 - 20 mm.) - 18.000 rpm com software PEGASUS PRO | mais info aqui |
00002319 | Software MACRO personalizado (preço por macro) | mais info aqui |
00002263 | Importar programas em 3D (arquivos individuais em formato .stl / . stp / .iges / .obj / . Skp) e em 2D (arquivos individuais em formato .dxf / .dwg) | mais info aqui |
00002195 | Especificações da máquina para desenvolvimento de pós-processador | mais info aqui |
