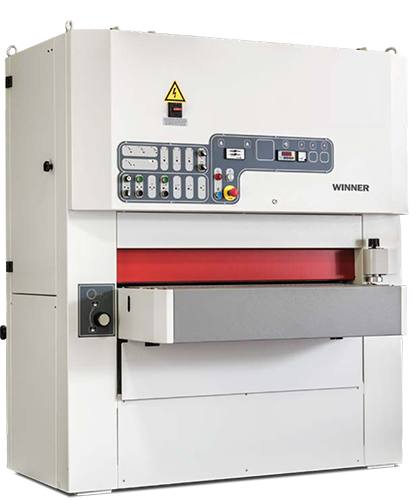

WINNER1100
CALIBRADORA
Este tipo de máquina é essencial na carpintaria.
A linha Winner, voltada para médias empresas de marcenaria industrial, também é recomendada para pequenos produtores graças aos seus controles fáceis de usar, baixo consumo de energia e baixa necessidade de manutenção.
Sua construção robusta e capacidade de suportar rolos de grande diâmetro e correias longas permitem um processamento preciso com total segurança, de acordo com as normas CE.
Sua construção robusta e capacidade de suportar rolos de grande diâmetro e correias longas permitem um processamento preciso com total segurança, de acordo com as normas CE.
Tecnologia de construção e qualidade para uma longa vida útil e excelentes desempenhos de processamento.
1

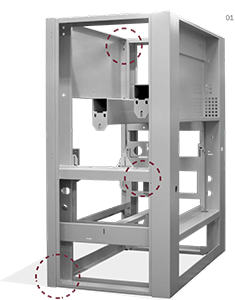

Estrutura muito sólida com base de aço monobloco extraespesso, vigas centrais soldadas à base, para estabilidade estrutural de alto nível e precisão de processamento.
1
2
Sistema de elevação da mesa transportadora com 4 pistões, fixado ao corpo da máquina em 4 lados, único no setor.
2
3
Grande mesa transportadora terrestre que suporta a correia revestida de borracha, com nervuras de reforço.
3
4
Ajuste micrométrico de altura da mesa.
4
5
Sistema de acionamento por correia patenteado. Não é necessária alimentação elétrica de ar comprimido. Ampla gama de configurações e opcionais.
5
6
Escova removedora de pó, lixadeira grossa de aço Tinex.
6
7
Lixadeira Scotch Brite ou com acabamento acetinado
7
8
Rolo de lixa
8
9

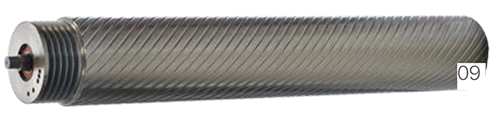

Rolo de calibração de aço ou borracha
9
10
Rolo de lixa
10
11

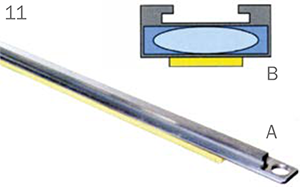

Almofada de polimento. A almofada é usada para polir e lixar superfícies. Particularmente adequado para superfícies de madeira maciça e folheada. A_ Almofada rígida para madeira maciça. B_ Almofada flexível com almofada de ar para madeira folheada.
11
12
Rolo de lixa
12
Carateristicas Tecnicas
|
MODELO
|
|
1 NR
|
1 NRKRT
|
2 NRT
|
2 NRR
|
2 NRKRT
|
3 NRRR
|
3 NRRKRT
|
|
Largura de trabalho
|
mm
|
1100
|
1100
|
1100
|
1100
|
1100
|
1100
|
1100
|
|
Altura de trabalho
|
mm
|
3/160
|
3/160
|
3/160
|
3/160
|
3/160
|
3/160
|
3/160
|
|
1° Rolo
|
ømm
|
220 /320
|
150 -180
|
150 -180
|
150 -180 /220
|
150
|
150
|
150
|
|
2° Rolo
|
ømm
|
-
|
-
|
-
|
150 -180 /220
|
150
|
150
|
150
|
|
3° Rolo
|
ømm
|
-
|
-
|
-
|
-
|
-
|
220
|
150
|
|
Dimensões das correias
|
mm
|
1120x2150
|
1120x2150
|
1120x2150
|
1120x2150
|
1120x2150
|
1120x2150
|
1120x2150
|
|
Velocidade de calibração das cintas de lixa
|
m/s
|
18
|
18
|
18-16
|
18-16-
|
18-16
|
18-16-14
|
18-16-14
|
|
Correia do motor elétrico
|
kw
|
11
|
11
|
11
|
11
|
11
|
11-11
|
11-11
|
|
Alimentação do motor
|
kw
|
0,55
|
0,55
|
0,55
|
0,55
|
0,55
|
0,55
|
0,55
|
|
Ar comprimido
|
atm
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
|
Saídas de sucção
|
ømm - m³/h
|
1ø160 mm - 1900
|
1ø160 mm - 1900
|
1ø160 mm - 3800
|
1ø160 mm - 3800
|
1ø160 mm - 3800
|
1ø160 mm - 5700
|
1ø160 mm - 5700
|
|
Peso aproximado
|
kg
|
1300
|
1300
|
1400
|
1500
|
1500
|
2000
|
2000
|
