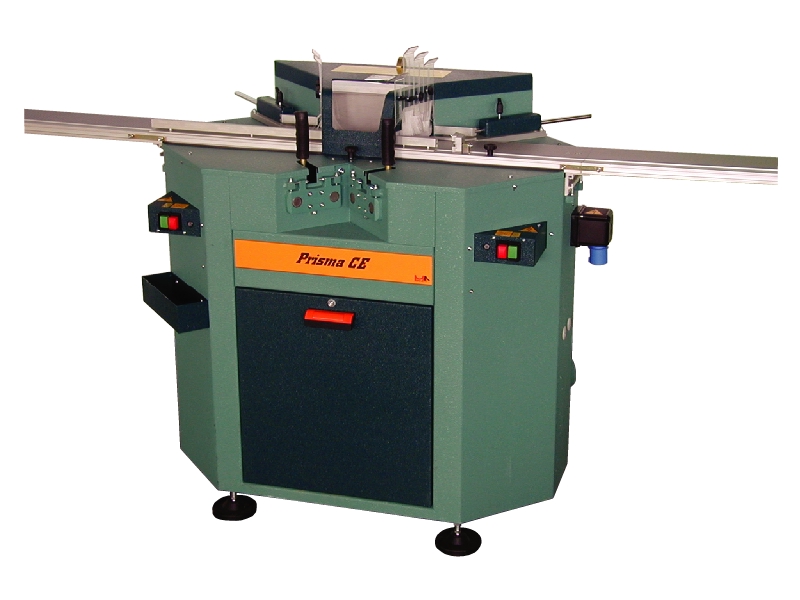

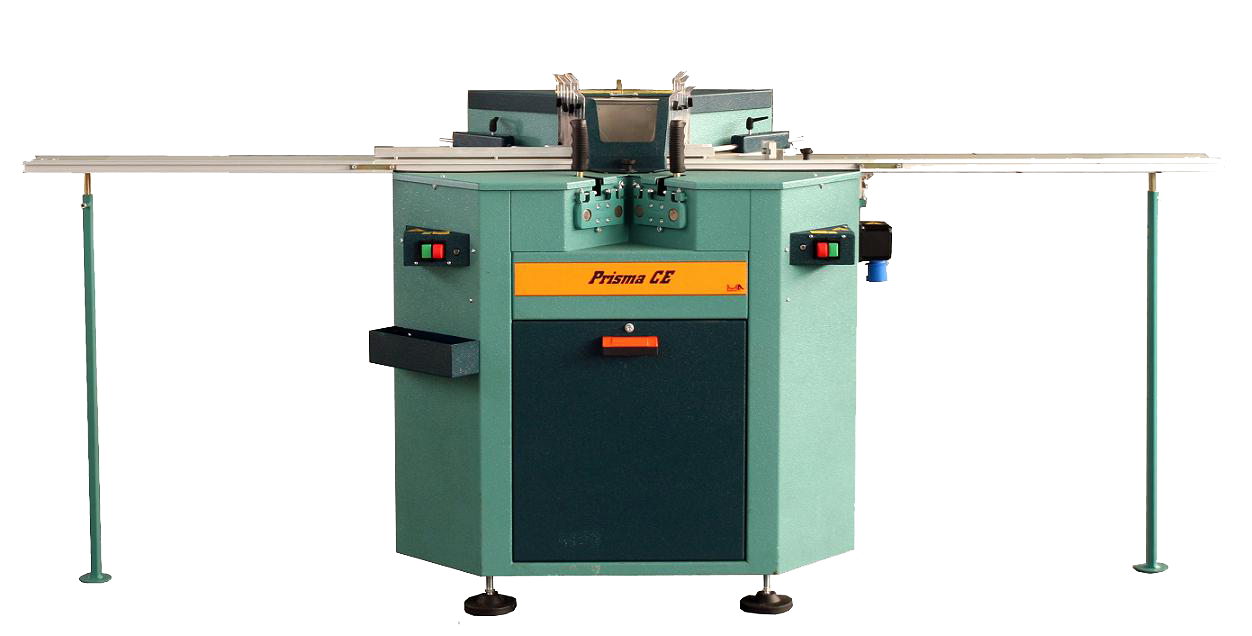

Traçadora para quadros BREVETTI

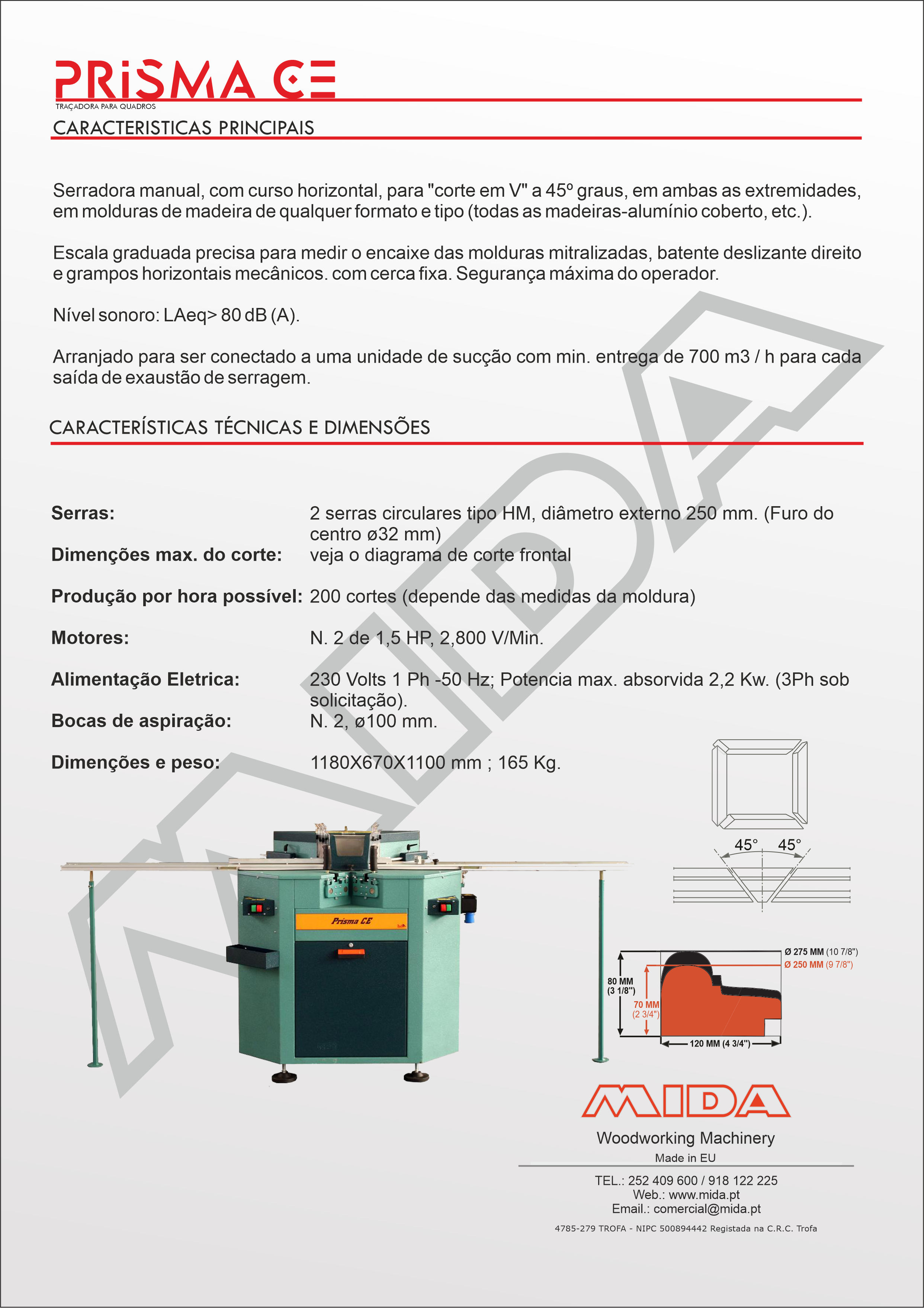

CARACTERÍSTICAS PRINCIPAIS :

Traçadora de disco de corte manual, com curso horizontal, para "corte em V" a 45º graus, em ambas as extremidades, em molduras de madeira de qualquer formato e tipo (todas as madeiras-alumínio coberto, etc.).

Escala graduada precisa para medir o encaixe das molduras mitralizadas, batente deslizante direito e grampos horizontais mecânicos. com cerca fixa.
Segurança máxima do operador.

Nível sonoro: LAeq> 80 dB (A).

Arranjado para ser conectado a uma unidade de sucção com min. entrega de 700 m3 / h para cada saída de exaustão de serragem.

CARATERISTICAS TECNICAS

SERRAS: 2 serras circulares tipo HM, diâmetro externo 250 mm. (Furo do centro ø32 mm)
Dimenções max. do corte: veja o diagrama de corte frontal
Produção por hora possível: 200 cortes (depende das medidas da moldura)
Motores: N. 2 de 1,5 HP, 2,800 V/Min.
Alimentação Eletrica: 230 Volts 1 Ph -50 Hz; Potencia max. absorvida 2,2 Kw. (3Ph sob solicitação).
Bocas de aspiração: N. 2, ø100 mm.
Dimenções e peso 1180X670X1100 mm ; 165 Kg.

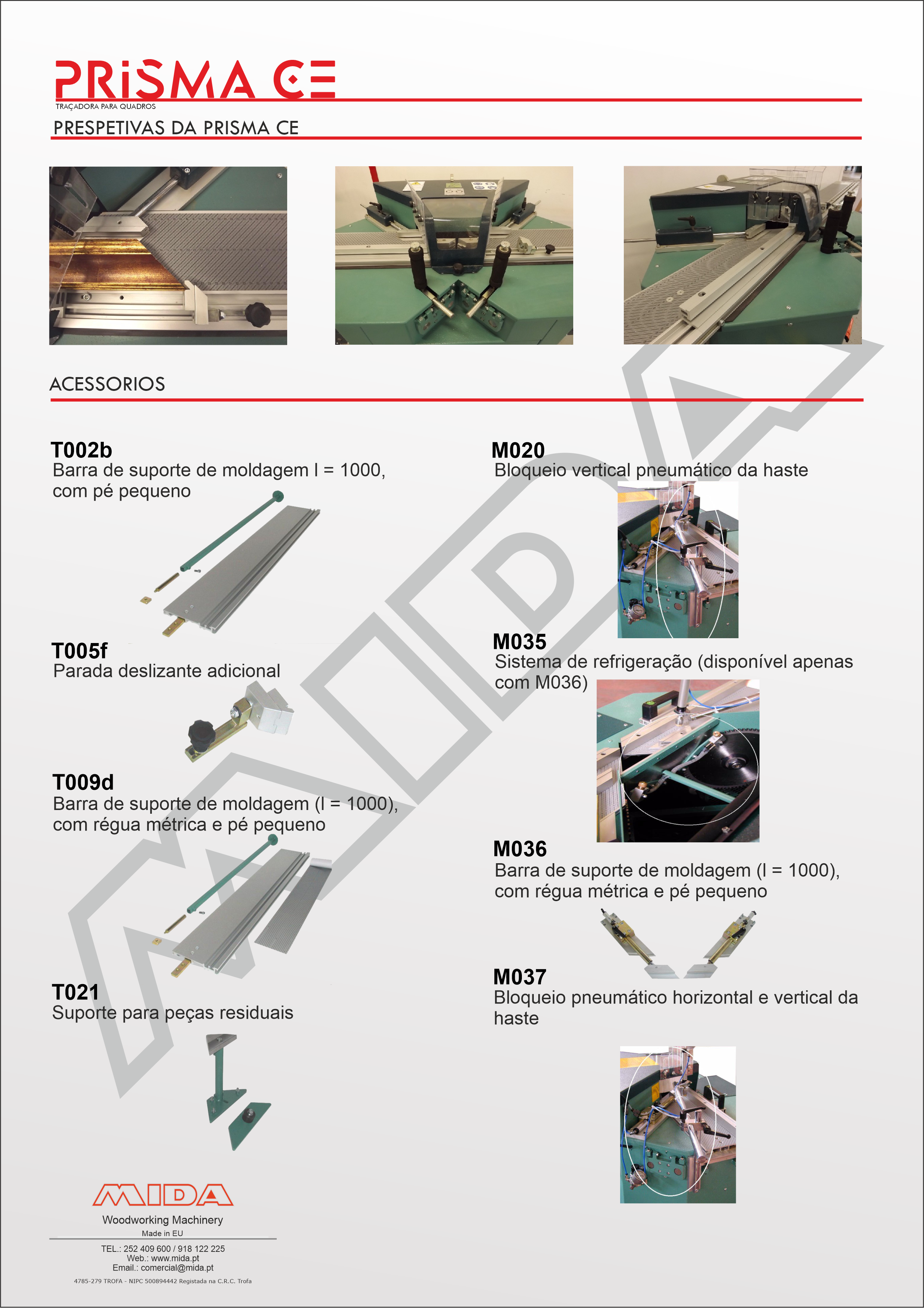

ACESSORIOS



T002b Barra de suporte de moldagem l = 1000, com pé pequeno
T005f Parada deslizante adicional
T009d Barra de suporte de moldagem (l = 1000), com régua métrica e pé pequeno
T021 Suporte para peças residuais
M020 Bloqueio vertical pneumático da haste
M035 Sistema de refrigeração (disponível apenas com M036)
M036 Barra de suporte de moldagem (l = 1000), com régua métrica e pé pequeno
M037 Bloqueio pneumático horizontal e vertical da haste
