 Máquina de sustentação pneumática para a montagem de molduras quadrangulares, hexagonais, octogonais ou curvas de qualquer forma e tipo. As peças de molduras a serem unidas são firmemente conectadas por um grampo de aço. Unidade de grampeamento para grampos do tipo VC (para madeiras macias) ou unidade de grampeamento para grampos do tipo NR (para madeiras duras - muito duras ou materiais compactos como MDF) ou unidade de grampeamento para grampos do tipo VR (para madeiras macias - não muito duras ou duras). Todas as três unidades de grampeamento são intercambiáveis ​​na mesma máquina. Esses grampos são em bobinas e estão disponíveis em diversos tamanhos, de acordo com a altura das molduras.
 É possível colocar grampos em 2 ou mais posições diferentes e colocar 2 ou mais grampos VC ou VR um atrás do outro na parte de trás das molduras. A mesa de trabalho pode ser movida para baixo pneumaticamente (curso máx. 20 mm. (3/41 para acionar automaticamente os grampos não apenas em uma base de moldagem, mas também em possíveis posições de degrau da própria base de moldagem (ver exemplos na frente página). Escudo de segurança frontal é padrão. Não é necessária energia elétrica. Pote de cola manual e mesa de madeira (na imagem) são opcionais.

 Transferir Catalogo aqui: Pagina1 Pagina2 Pagina3

A máquina é capaz de unir moldes com as seguintes dimensões:

COM AGRAFOS TIPO VC:

largura mínima 4 mm. (1/8 ") largura máxima 120 mm. (4 3/4") - altura mínima 5 mm. (1/8 ") altura máxima 90 mm. (3 1/2");

COM AGRAFOS TIPO NR E VR:

largura mínima 5 mm. (1/4 ") largura máxima 120 mm. (4 3/4") - altura mínima 5 mm. (1/8 ") altura máxima de 60 mm. (2 3/8").

TAXA DE PRODUÇÃO:

200-300 quadros completos por hora (varia com as dimensões do operador e dos quadros).

AR COMPRIMIDO:

6 barras; consumo 7,3 NI / Ciclo e cerca de 150 NI / Min.

PESO:

96 kg. (211 libras).

DIMENSÃO TOTAL:

Largura 600 mm. (2"); Comprimento 700 mm. (2 '3 1/2 "); Altura 1200 mm. (4")

 Particularmente indicado para a fabricação de quadros e móveis de médio e grande porte.

TIPOS DE AGRAFES

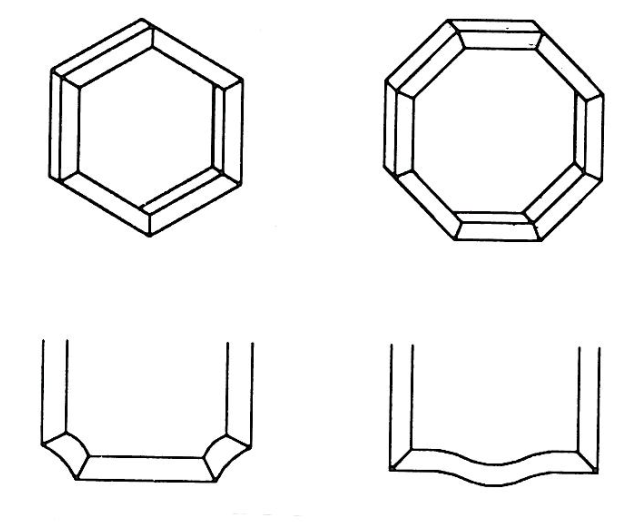

EXEMPLOS DE APLICAÇÃO
