PRISMA

Proteção para arvore de corte de garlopa MIDA



Esta proteção pode ser instalada em qualquer plaina de espessura com comprimento do fuso de até 630 mm.

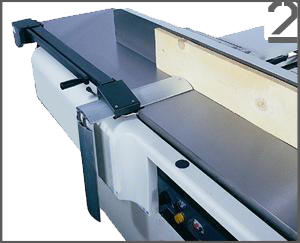

Aplainamento da borda (fig. 2): para planejar as bordas de uma peça de trabalho, é necessário afrouxar a alavanca D para destampar o fuso, puxando o elemento de proteção do telhado para fora apenas o suficiente para permitir a introdução da peça de trabalho no meio.

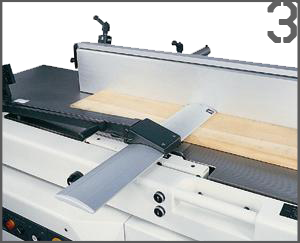

Aplainamento plano (fig. 3): para planejar a superfície principal da peça de trabalho, eleve o elemento de proteção do telhado um pouco acima da espessura da peça de trabalho, de modo a permitir a passagem da peça por baixo, enquanto a empurra para frente com uma mão e a pressiona na mesa de trabalho com a outra.

Traga depois de cada passagem a peça de trabalho de volta à posição inicial, passando-a acima do elemento de proteção do telhado que se moverá para baixo na superfície da mesa de trabalho e depois vire para a posição previamente definida.



Observe que o elemento de proteção da cobertura se move para cima e para baixo paralelamente à mesa de trabalho.

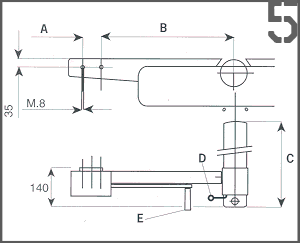

Modelos

A

B

Kg

Note

 PRISMA I

130

745

13,5

Tipo 4  Inclinável (dispositivo de proteção)

PRISMA III

80

785

11,5



PRISMA III

80

915

13

C =   410    560    660    780 mm      Tipo 3

C =   400 + 260     400 + 400             Tipo 2
