Ventilador s/motor JKF JK-35D





  • Ventilador de transporte
  • Condução direta
  • Volume de ar de 750 a 11.000 m³ / h
  • Pressão: 110 –440 mm WG



Os tipos de ventiladores centrífugos de acionamento direto JK-20D - JK-40D são projetados para manuseio de materiais.

Equipado com impulsores autolimpantes com pás inclinadas para trás e admissão aerodinâmica.
Os impulsores são balanceados estática e dinamicamente.

temperatura: 60 ° C

O número de lâminas é reduzido em 2 para o impulsor de papel.

Disponível na versão anti-faísca com entrada de aço inoxidável e motor à prova de explosão (Eex).

As dimensões (D) para a entrada são externas. Fornecido sem problemas.

As dimensões específicas dos flanges de saída podem ser encontradas em “Flanges”.

Os dados técnicos para cada tipo aparecem nas páginas a seguir.



Dimensões da placa de aço em mm:

Tipo JK-20D - JK-30D  JK-35D - JK-40D
Impulsor- standard  4 5
Impulsor - reforçado 8 8
invólucro do Ventilador- standard 3 3
invólucro do Ventilador - reforçado 6 8









  DIMENSÕES

PESO SEM MOTOR

  A B C D E F G H I J K L M N
TYPE MM MM MM MM MM MM MM MM MM MM MM MM MM MM KG
JK-20D 140 140 33 200 207 448 400 141 40 317 325 198 284 500 27
JK-22D 166 166 29 225 220 500 475 192 40 326 340 224 310 552 34
JK-25D 186 186 30 250 248 582 530 210 50 356 384 273 348 618 45
JK-25D 206 206 36 300 267 631 577 230 50 356 415 293 377 676 50
JK-35D 225 225 45 350 320 670 735 360 50 390 515 293 438 770 73
JK-40D 251 251 55 400 330 740 795 400 50 488 500 326 462 824 88

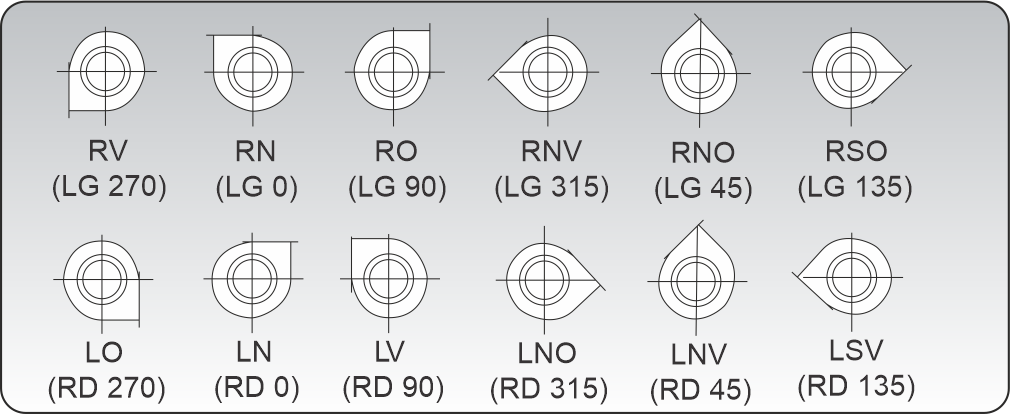

6 posições. As ilustrações de posição são vistas do lado da entrada.
